SEM380/SEM382/SEM383 판넬 설치형 스마트 전력 측정 로거 |
|
|
MODEL DETAILS |
|
|
SEM380/SEM382 |
|
|
|
|
| 배전반 내부장착: SEM380은 레일마운팅이 가능한 SEM370 측정기 본체 와 SEM380 의 3.2" LCD 표시창으로 구성되어 있습니다. 이 경우에는 배전반 메인 차단기 좌측에 SEM380을 달도록 레일(전기상에서 판매) 에 부착하여 나사로 고정하여 장착할 수 있습니다 | |

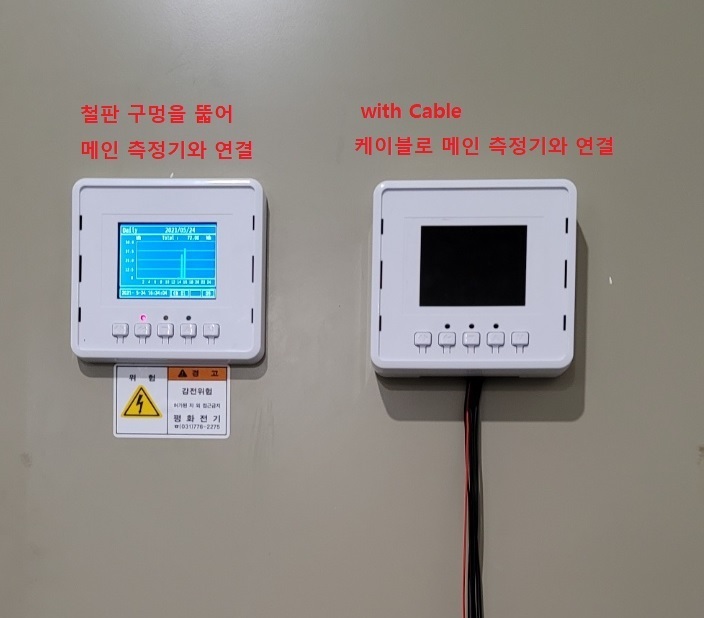

| 배전반 외부 장착: SEM380을 배전반 외부에 장착을 하려면 배전반 뚜껑에 직경 15MM 이상의 구멍이 필요 합니다. 아니면 그림과 같이 배전반 뚜껑에 달린 잠금장치의 나사를 풀고 금속장치를 제거하면 충분한 공간이 확보되어 배전반에 별도의 구멍을 뚧을 필요가 없습니다. SEM380 DISPLAY 장치에는 자석이 8개 삽입되어 있어 나사 없이도 철판에 부착 됩니다. | |
| 1M 연장케이블 모델 (SEM382/SEM383): SEM382는 레일마운팅이 가능한 SEM370 측정기 본체 와 SEM380 의 3.2" LCD 표시창 2가지 를 공급하며 1M 연장 케이블로 연결이 됩니다 이 경우에는 배전반 메인 차단기 우측에 SEM370 본체를 레일(전기상에서 판매) 에 부착하여 나사로 고정하고 배전반 뚜껑에 배선을 하여 SEM382 3.2" DISPLAY 창에 연결하면 됩니다 ( 배선을 깔끔하게 처리 가능 합니다) | |
| 그러나 경우에 따라 SEM375 케이스를 이용하여 그림과 같이 배전반 뚜껑 안쪽에 자석으로 부착하는 방식으로 공급을 원하면 제공 가능 합니다 이 경우에는 SEM375 케이스를 배전반 뚜껑의 오른쪽 끝 부분에 가급적 설치하여야 배선이 깔끔하게 처리 됩니다. (공급단가 11,000원이 추가 됩니다 - SEM383) | |
|
|
|

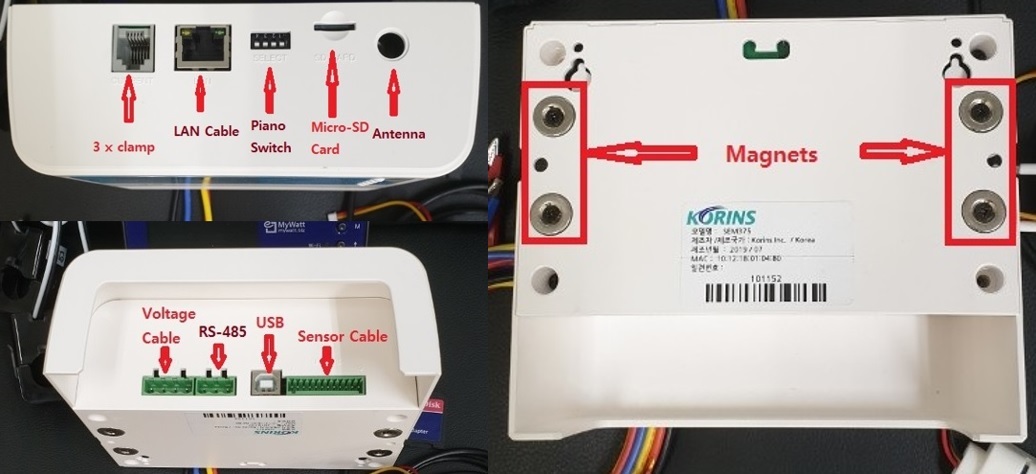

| SEM380 바닥 부분에 자석 장착으로 배전반의 어느 장소에도 측정기 장착이 가능함 | |
|
|
|
|
LCD 창 각종 표시 기능 |
|
|
|
|
|
23개 MENU PAGE |
|
|
|
|
|

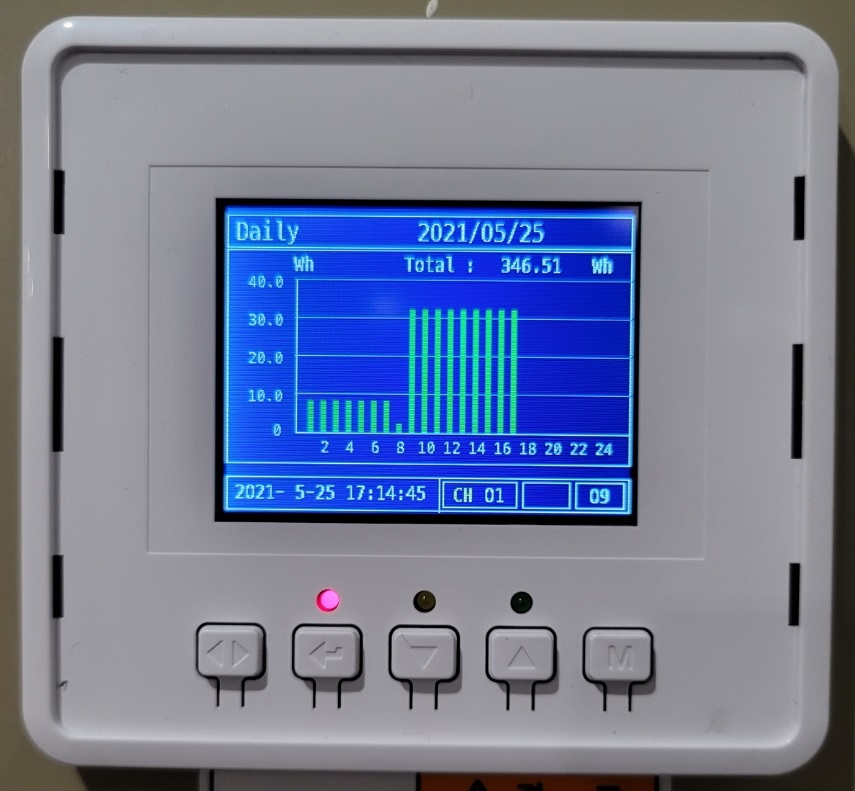

DAILY TABLE (24시간 시간별 전기 사용량 표시) , 월간 및 년간 표시 TABLE 제공 |
|
|
|
|
|

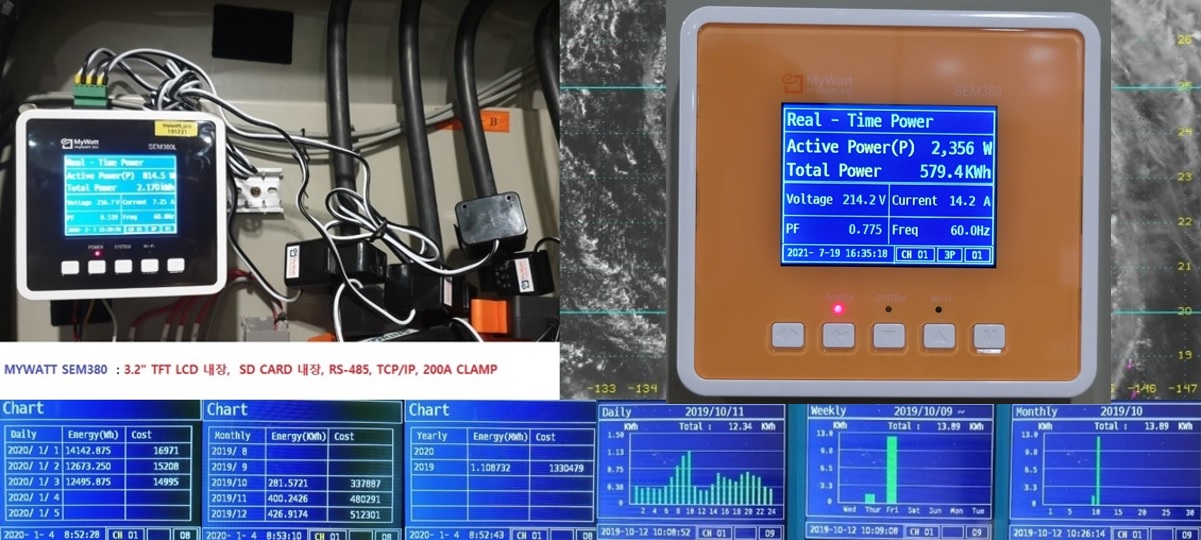

LCD 표시 (기본 메뉴, 그래프 메뉴, TABLE 메뉴) |
|
.jpg) |
|
|
SEM380, SEM382, SEM383 |
SEM380 |
|
|
|

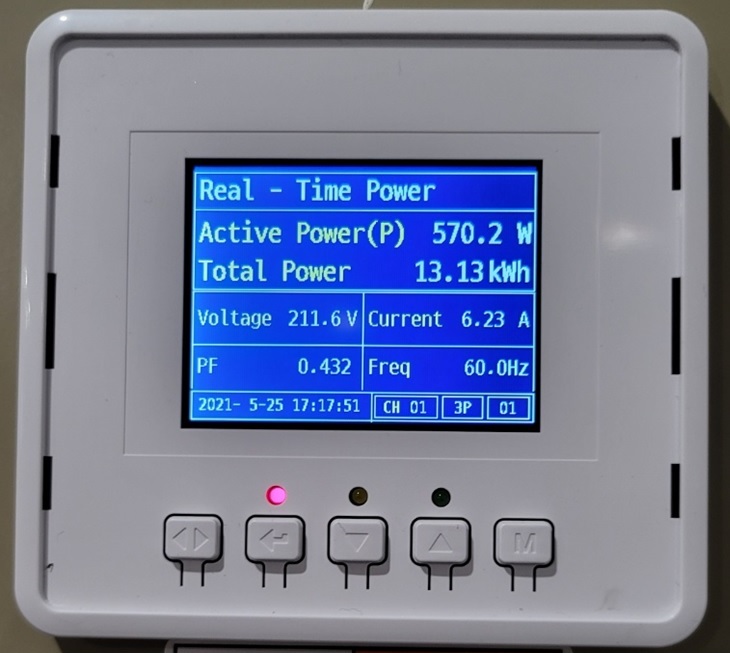

| MENU1 (실시간 전력 및 누적량표시, 전압/전류/역률/주파수 |

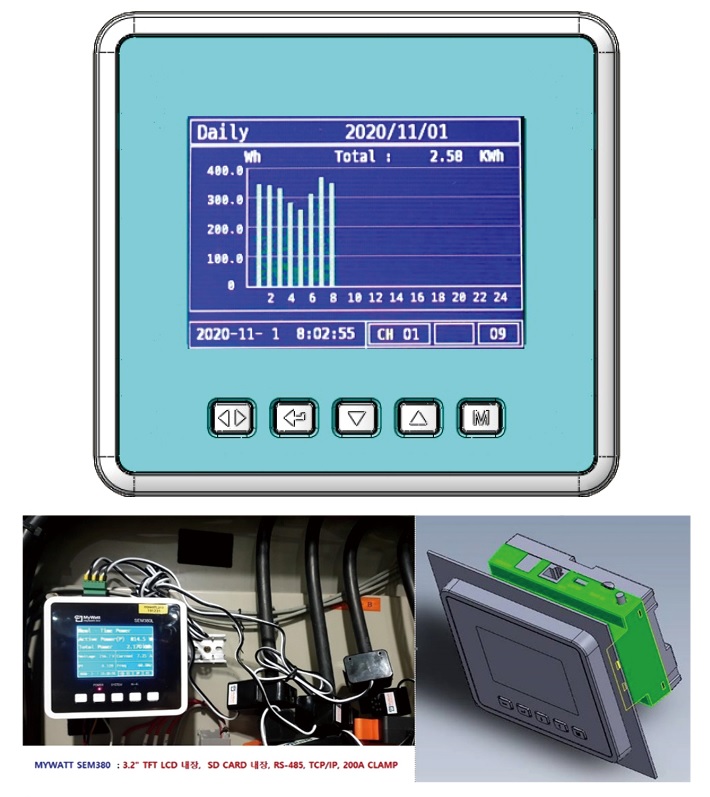

MENU2 (일간 그래프) |
|
|
|
| SEM383 본체 | 그래프 및 차트 표시 (일간/주간/월간/년간) |
|
|
|

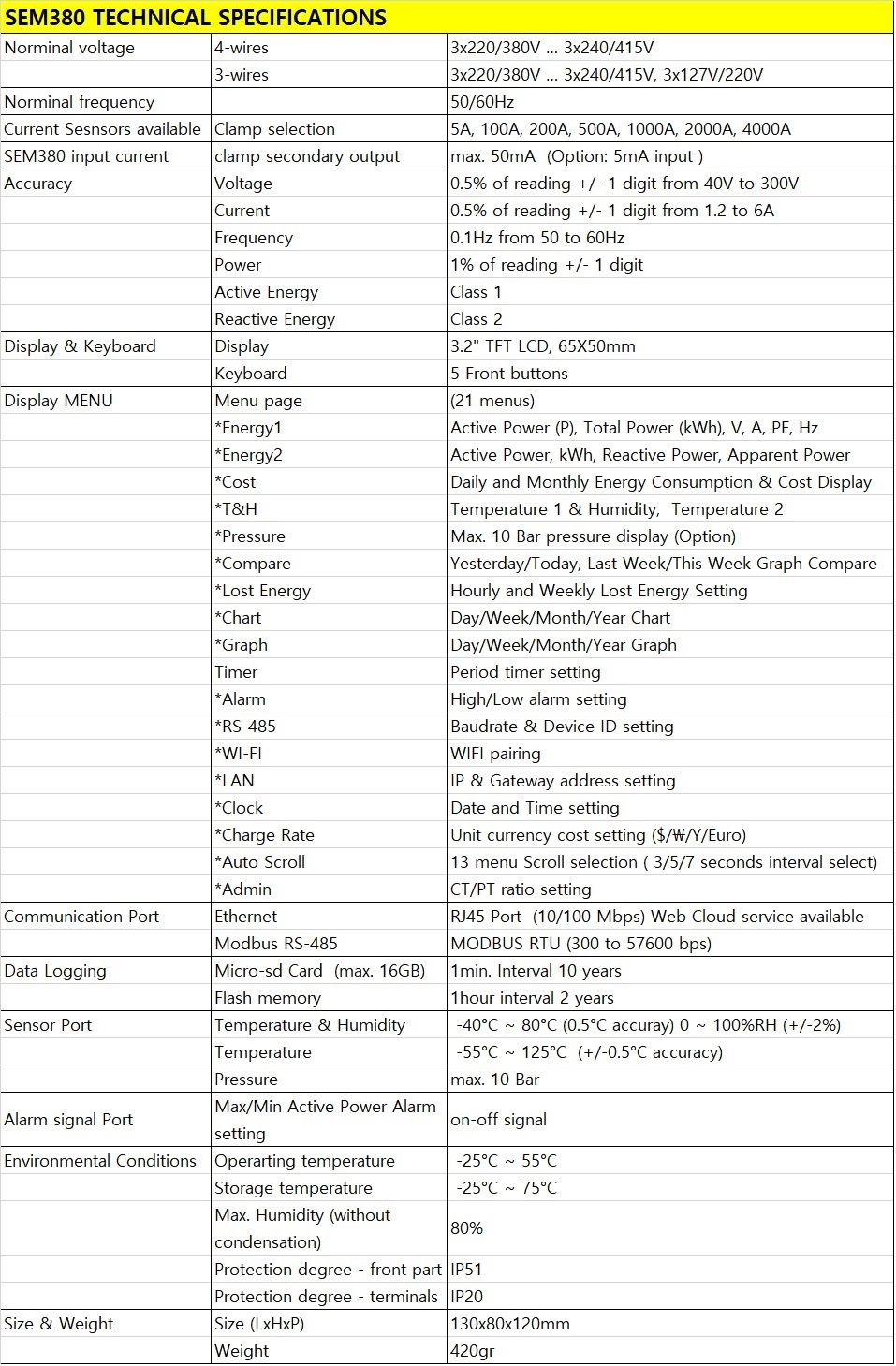

| 사양 및 유무선 통신 기능 (옵션 포함) | 각종 센서 연결 가능 |
|
|
|
| 온도/습도/압력 센서 연결 | APP |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
RS-485 SOFTWARE (2초 간격으로 자료 수집 가능) |
|
|
|
|
|
1년에 1회 년간 REPORT (일별, 시간별) 자료 수집. RS-485 DOWNLOAD |
|
|
|
|
|
SEM370 본체의 MENU 1 자료 와 CLOUD GRAPH 자료가 일치 합니다 |
|
|
|
|
|
30 CHANNEL GRAPH & TABLE (CLOUD 에서 30찬넬 자료) |
|
|
|
|
|
REALTIME CLLOUD SERVICE |
|
|
|
|
|
365DAY CLOUD SERVICE |
|
|
|
|
|
|
|
|
|
|
