| 2023 NEW WEB CLOUD SERVICE | |
| CLOUD 서비스 사용 설명서 | |
| 2023년 1월 부터 WEB CLOUD 서비스를 획기적으로 개선하여
그래프 (일간 그래프, 30찬넬 그래프, REALTIME (실시간 년/월/일/시간) 자료 표시,
365DAY 다운로드 서비스
(계기에 저장된 자료를 1년에 1회 이상 다운로드하여 한번에 표시할 수 있는 기능으로 년/월/일/시간 자료가 전부 CLOUD 에서
볼 수 있고 PC 에 다운로드도 가능 합니다) |
|
| CLOUD SERVICE 를 받기 위하여 LAN , ROUTER, WIFI 3가지 연결 방법이 있습니다 | |
|
모바일 클라우드 서비스도 제공 합니다
(휴대폰으로 사용 가능) |
|
| CLOUD SERVICE 홈페이지 www.mywatt.xyz | |
| WIFI PAIRING 을 위한 NEW APP 서비스 (2023년 8월): MYWATT40 (ANDROID) | |
| WIFI PAIRING 을 위한 보조 APP 서비스 : "MYWATT30" (ANDROID AND IPHONE) | |
| APPLICATIOIN SERVICE (앱서비스) - 2023 April | |
|
외장 WIFI
모듈 및 외장 WIFI 안테나 (MY2.4GANT) 내장 WIFI 모듈로 WIFI 통신이 안될시 필요 부품 |
|
| LAN CABLE 만 연결을 하여도 WEB CLOUD 서비스 가능 (20,000원/년) | |
| 보안을 위하여 WIFI 망을 사용할 수 없는 공장 및 빌딩인 경우 LTE ROUTER 로 CLOUD 서비스 가능 | |
 |
|
 |
|
 |
|
 |
|
 |
|
| 계기 표시창과 연결된 CLOUD 서비스 | |
 |
|
|
DAY GRAPH (일간 그래표) EXCEL 로 자료 출력 가능 |
|
|
|
|
|
MONTHLY GRAPH (월간 그래프) |
|
|
월간 그래프의 하단 우측에 Download 1 및 2 가 있는데 Download 1은 1일 간격 자료, Download 2 는 1시간 간격 자료가 excel file로 만들어져 있어서 자료 보관및 기록 관리가 가능 합니다. |
|
|
|
|
|

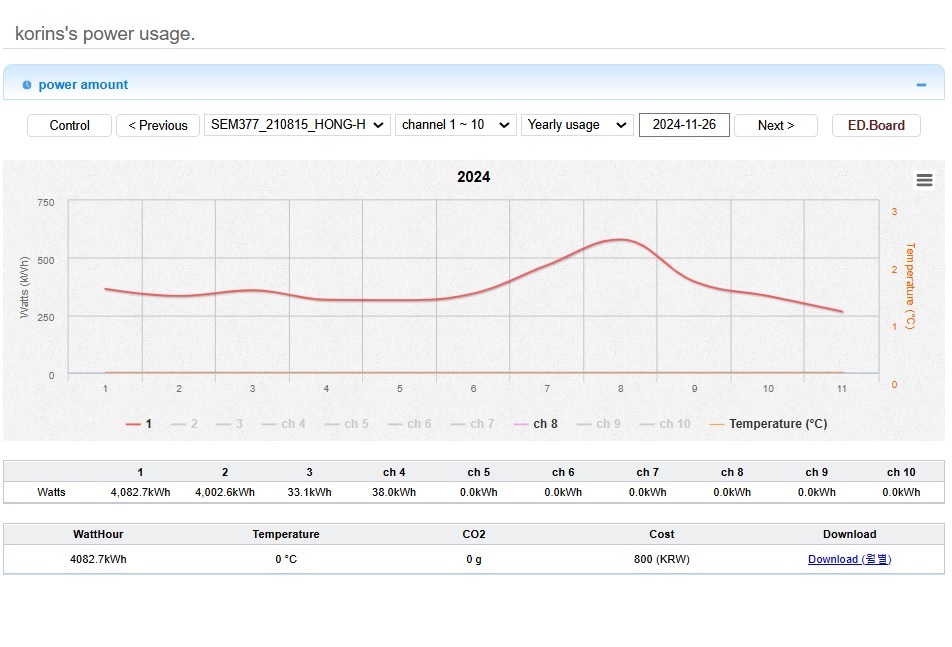

YEARLY GRAPH (년간 그래프) |
|
|
|
|
|

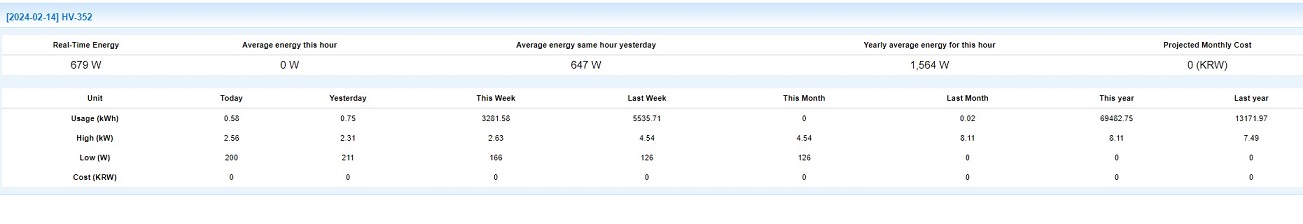

DASH BOARD (금일/어제/금주/전주/금월/전월/금년/작년) 전기 사용량 |
|
|
|
|
|
30 CHANNEL DATA GRAPH (30찬넬 자료 및 그래프 표시) |
|
|
당사 제품은 cloud 에 30개의 자료가 올라 갑니다. Ch1 ~ Ch4: 순시전력, Ch11 ~ Ch14: 적산 전력량, Ch 15 ~ Ch17: 3상 역율, Ch18 ~ Ch20: 3상 전류, Ch21:3상 평균 전압, Ch22: 3상 평균 전류, Ch23: 3상 평균 역율, Ch24; 주파수, Ch25: 온도 1, Ch26: 온도 2, Ch27: 상대 습도, Ch28: 기압, Ch5 ~ Ch10: 4-20mA 센서의 순시 자료 (6 첸넬) |
|
|
|
|
|
REALTIME DISPLAY (실시간 년/월/일/시간
자료 표시) |
|
|
서버가 다운 되어 몇일간 자료를 받지 못하여도 월별 전기 사용량은 정상으로 표시 됩니다 |
|
|
GROUP 별로 1페이지에서 최대 50대 전력측정기의 자료 관리가 가능 합니다 |
|
| (계기에서 WEB SERVER 에 보내주는 TOTAL ENERGY (누적량)를 월별로 계산하여 년도별 월별 전기 사용량을 표시하는 기능으로 서버가 중도 다운되더라고 정확한 자료 표시 가능) | |
|
|
|
|
|
|
|
365DAY DEVICE DATA DOWNLOAD SERVICE
|
|
|
ENERGY-EYE 제품은 세계 최초로
계기에 2년간 저장된 자료를 언제든지 한번에 인터넷으로 이동이 가능하여 (년/월/일/시간)별 전기 사용량을 실시간으로 인터넷에서
검색 및 저장이 가능합니다. |
|
|
서버가 다운되어도 수동으로 전체 자료 복구가 가능 합니다 |
|
|
GROUP 별로 1페이지에서 자료 관리가 가능 합니다 |
|
|
2024년 1월 이후에 ID별 년간 EXCEL 파일 수집이 가능 합니다 |
|
|
|
|
|

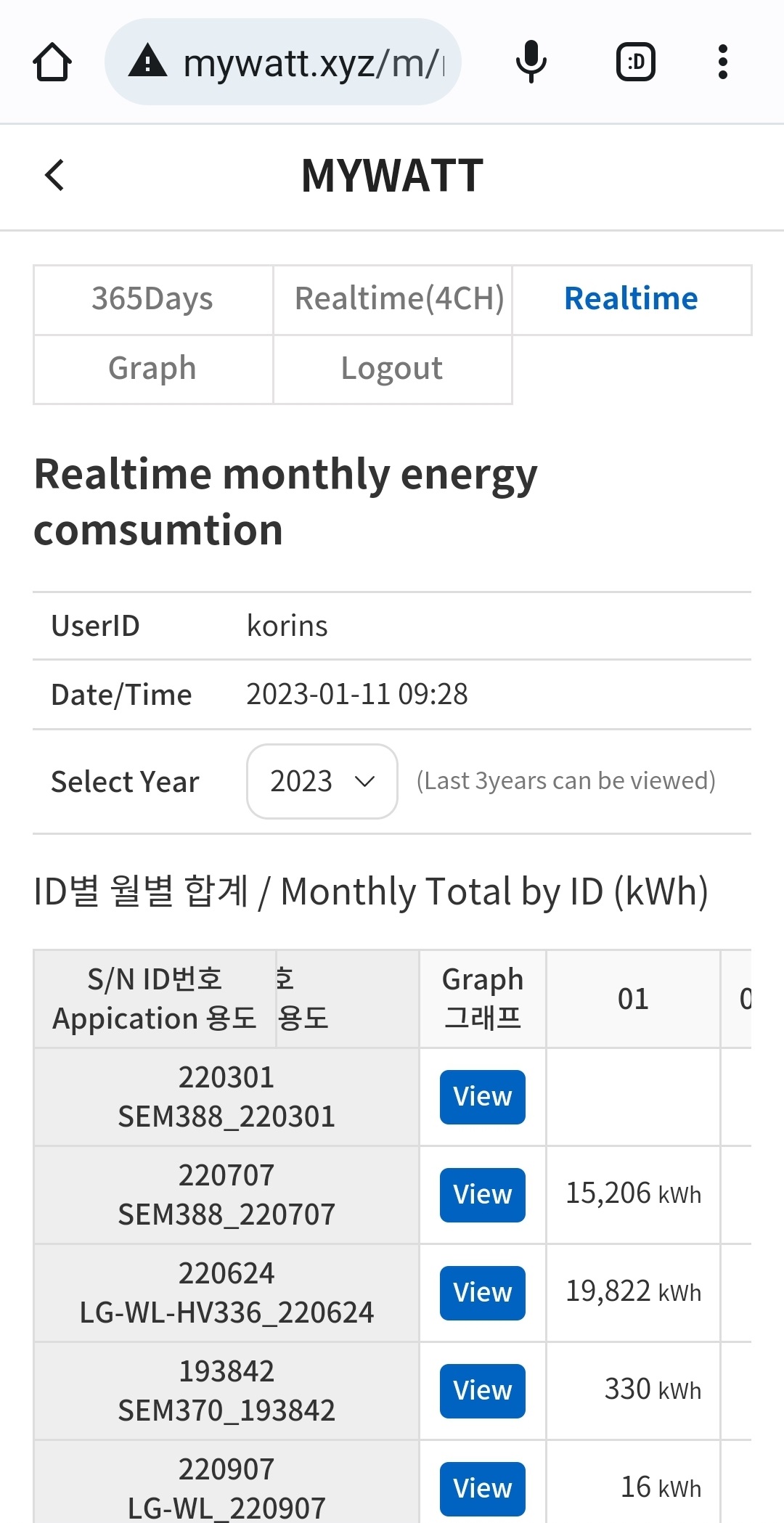

MOBILE CLOUD REALTIME SERVICE 모바일 홈페이지 |
|
|
|
|
|
|
|
